自主穆勒矩阵椭偏技术，非接触无损薄膜检测；宽光谱可选，支持微光斑、整片Mapping扫描、原位监测；丰富材料模型库，完成膜厚与光学常数解析；模块化可定制，本土配套服务便捷，适配科研与工业薄膜表征。

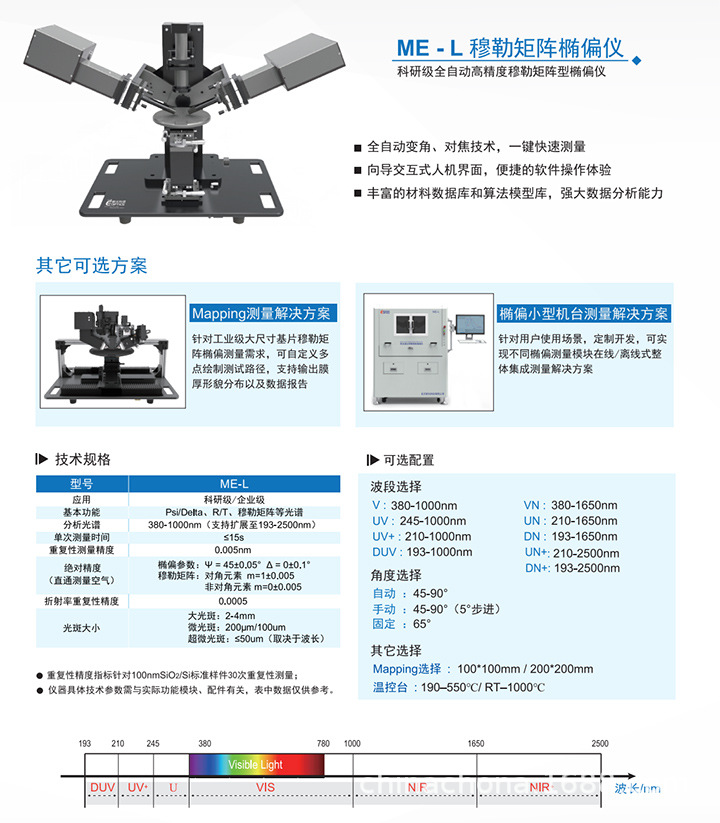

光谱椭偏仪薄膜膜厚折射率椭偏测量仪

硬件与光学技术优势

1. 自主穆勒矩阵测量架构，适配复杂薄膜样品

搭载双旋转补偿器同步调制技术，单次采集可获取穆勒矩阵全部16项参数，除常规各向同性薄膜外，可支持各向异性膜、纳米光栅、取向膜等复杂样品表征，获取更为丰富的样品光学信息。配套消色差补偿光学组件，在宽光谱区间维持稳定相位调制效果，降低不同波段带来的测量偏差 。

2. 宽光谱配置，多光学模块可选

氘灯‑卤素灯复合光源，光谱可覆盖紫外‑可见‑近红外区间，适配多种薄膜材料检测需求 。可拓展微光斑探测组件，满足微小区域、微结构样品测试；可选全自动Mapping扫描模组，实现整片基片多点自动测量，输出膜厚分布云图；也支持原位测量模块对接镀膜腔体，实现工艺过程实时监测 。设备支持多角度测量配置，可根据样品特性择优选用入射角度。

3. 非接触无损检测，整机模块化设计

测量过程无需接触样品表面，不会对薄膜、光刻胶、柔性基材造成损伤。整机采用模块化架构，光谱、光斑、运动平台、原位组件可按需选配，兼顾实验室研发使用与工业离线检测场景，后续可按需拓展功能，无需更换整机 。机械运动机构运行平稳，样品台支持不同规格晶圆、基板工件装夹。

软件与数据分析优势

1. 完备材料模型库，拟合分析能力较强

内置数百种常用材料数据库与多种光学算法模型，覆盖半导体、光学镀膜、高分子、光伏、显示材料，可完成多层膜、梯度膜、粗糙界面结构的建模拟合，输出膜层厚度、折射率、消光系数等关键参数 。针对透明基底，配置背反射抑制算法，降低基底杂散光对结果带来的干扰。

2. 操作流程友好，数据报告可自定义

向导式交互操作界面，全自动变角、调焦，一键完成测量流程；Mapping机型支持自定义扫描路径，自动完成多点采集。检测数据、光谱曲线、分布云图可导出，报告模板支持自定义，便于实验存档、质量溯源；可保存测量方案，同类样品直接调用，减少重复设置工作量 。

行业应用与本土服务优势

1. 覆盖多元应用场景

适配半导体集成电路、平板显示、光伏新能源、光学镀膜、光通信、生物薄膜、材料科研等领域，用于光刻胶、ITO导电膜、介电薄膜、ALD镀层、纳米光栅等样品表征，兼顾高校科研、企业研发与工业质控场景 。

2. 国产自研，配套服务响应便捷

国内研发生产，可提供方案选型、现场安装调试、操作培训；支持设备功能定制开发，备件供应周期可控，可针对客户特殊工况给出适配解决方案
